การสนทนาเรื่องคุณภาพอากาศอัดส่วนใหญ่เริ่มต้นด้วยการกรองอนุภาคและการพาน้ำมัน แต่ความชื้นมักเป็นตัวแปรที่กำหนดว่ากระบวนการจะสำเร็จหรือล้มเหลว จุดน้ำค้างแรงดัน หรือที่เรียกกันโดยทั่วไปว่า PDP ย่อมาจากอุณหภูมิที่ไอน้ำในท่ออากาศที่มีแรงดันเริ่มควบแน่น เมื่อ PDP ตั้งอยู่เหนืออุณหภูมิแวดล้อมต่ำสุดที่เครือข่ายท่อประสบ การควบแน่นจะเกิดขึ้นภายในตัวท่อ ไม่ใช่แค่ ณ จุดใช้งานเท่านั้น
ในสภาพแวดล้อมการผลิตที่ไวต่อความชื้น เช่น การประกอบชิ้นส่วนอิเล็กทรอนิกส์ บรรจุภัณฑ์ยา และการจ่ายอากาศของเครื่องมือที่มีความแม่นยำ แม้แต่ค่าเบี่ยงเบน PDP เพียงไม่กี่องศาก็สามารถนำความชื้นที่หลงเหลือมาได้เพียงพอที่จะลดคุณภาพของผลิตภัณฑ์ เหตุการณ์การควบแน่นเพียงครั้งเดียวภายในท่ออากาศสามารถนำพาอนุภาคสนิม น้ำนิ่ง หรือการเติบโตทางชีวภาพทางท้ายน้ำไปยังเครื่องมือนิวแมติก หัวฉีดสเปรย์ หรือเรือนอุปกรณ์ที่ปิดสนิท
บทความนี้จะพิจารณาว่าเทคโนโลยีการอบแห้งถูกนำมาซ้อนกันหลายชั้นเพื่อให้ได้จุดน้ำค้างที่ระบบขั้นตอนเดียวไม่สามารถทำได้ด้วยตัวเอง และวิธีที่การแบ่งชั้นนั้นแปลไปสู่ความน่าเชื่อถือที่วัดผลได้สำหรับการใช้งานที่มีความต้องการสูง
อากาศโดยรอบจะมีไอน้ำอยู่เสมอ และการอัดอากาศนั้นจะทำให้ความชื้นรวมตัวแทนที่จะเอาออกไป อัตราส่วนประมาณเจ็ดต่อหนึ่งเป็นเรื่องปกติเมื่ออากาศถูกบีบอัดจากความดันบรรยากาศไปยังแรงดันใช้งานมาตรฐาน ซึ่งหมายความว่าในปัจจุบันปริมาตรไอน้ำเท่ากันจะถูกอัดแน่นลงในพื้นที่ที่เล็กกว่ามาก หากไม่มีการบำบัด ไอเข้มข้นนั้นจะควบแน่นทันทีที่อากาศเย็นลงที่ใดก็ได้ที่ปลายน้ำ ไม่ว่าจะอยู่ภายในท่อ ตัวเรือนตัวกรอง หรือเครื่องมือ
ฟังก์ชันพื้นฐานของขั้นตอนการทำแห้งใดๆ ก็ตามคือการทำให้จุดน้ำค้างแรงดันลดลงต่ำกว่าอุณหภูมิต่ำสุดที่อากาศจะพบหลังจากออกจากเครื่องอบผ้า โดยทั่วไปขั้นตอนการทำแห้งแบบแช่เย็นจะกำหนดเป้าหมายจุดน้ำค้างแรงดันในช่วง 3 ถึง 10 องศาเซลเซียส ซึ่งเพียงพอสำหรับอากาศในโรงงานทั่วไป เครื่องมือเกี่ยวกับลม และท่อกลางแจ้งส่วนใหญ่ในสภาพอากาศอบอุ่น
ในกรณีที่ขั้นตอนเดียวนี้ไม่เพียงพอในการใช้งานที่สภาพแวดล้อมปลายน้ำลดลงต่ำกว่าจุดเยือกแข็ง เช่น สายอุปกรณ์กลางแจ้งในสภาพอากาศหนาวเย็น หรือในกรณีที่กระบวนการนั้นต้องการกระแสลมที่แห้งกว่ามาก เช่น การจัดการกับผง การเคลือบด้วยแสง หรือการผลิตฟิล์มบรรจุภัณฑ์ที่ไวต่อความชื้น ในกรณีดังกล่าว ขั้นตอนการแช่เย็นเพียงอย่างเดียวไม่สามารถเข้าถึงจุดน้ำค้างที่ต้องการได้ และจำเป็นต้องใช้กลไกการทำให้แห้งขั้นที่สอง
| ประเภทการสมัคร | PDP ที่จำเป็นโดยทั่วไป | ขั้นตอนเดียวก็เพียงพอแล้ว |
|---|---|---|
| เครื่องมือการประชุมเชิงปฏิบัติการทั่วไป | 3 C ถึง 10 C | ใช่ |
| ท่อกลางแจ้ง อากาศเย็นสบาย | 0 องศาเซลเซียส ถึง 3 องศาเซลเซียส | บ่อยครั้ง |
| ท่อกลางแจ้งอากาศเย็น | -20 C หรือต่ำกว่า | ไม่ |
| กระบวนการทางอิเล็กทรอนิกส์หรือทางแสง | -40 ค หรือต่ำกว่า | ไม่ |
| การจัดการยาหรือผง | -40 องศาเซลเซียส ถึง -70 องศาเซลเซียส | ไม่ |
เครื่องทำแห้งแบบดูดซับใช้วัสดุดูดความชื้นที่เป็นของแข็ง ซึ่งได้แก่ อลูมินาหรือตะแกรงโมเลกุลที่กระตุ้นการทำงานทั่วไป เพื่อจับโมเลกุลของน้ำบนพื้นผิวทางกายภาพในขณะที่อากาศไหลผ่านเบดที่อัดแน่น ซึ่งแตกต่างจากการทำความเย็นแบบแช่เย็นซึ่งอาศัยอุณหภูมิที่ลดลงเพื่อควบแน่นน้ำออก การดูดซับอาศัยเคมีพื้นผิวของสารดูดความชื้นเพื่อดึงไอออกจากกระแสลมโดยตรง กลไกนี้ช่วยให้ระบบดูดซับไปถึงจุดน้ำค้างที่ต่ำกว่ามาก โดยมักจะอยู่ในช่วงลบสี่สิบถึงลบเจ็ดสิบองศาเซลเซียส ขึ้นอยู่กับประเภทของสารดูดความชื้นและวิธีการสร้างใหม่
โครงสร้างแบบทาวเวอร์คู่เป็นสถาปัตยกรรมมาตรฐานสำหรับการทำงานต่อเนื่อง ในขณะที่หอหนึ่งกำลังทำให้กระแสลมที่เข้ามาแห้งอย่างแข็งขัน หอที่สองกำลังถูกสร้างขึ้นใหม่ ซึ่งหมายความว่าเตียงดูดความชื้นอิ่มตัวจะถูกกำจัดความชื้นที่สะสมออกไปเพื่อให้สามารถกลับมาใช้งานได้อีกครั้ง มีการใช้วิธีการฟื้นฟูทั่วไปสองวิธี:
หอคอยเปลี่ยนบทบาทตามระยะเวลาหรือวงจรที่จุดน้ำค้าง ดังนั้นกระแสลมที่ปล่อยออกมาจะยังคงแห้งอย่างต่อเนื่อง แม้ว่าแผ่นดูดความชื้นภายในแต่ละทาวเวอร์จะเคลื่อนที่ผ่านขั้นตอนความอิ่มตัวและการฟื้นฟูของตัวเอง
เนื่องจากการดูดซับขึ้นอยู่กับพื้นที่ผิวที่มีสารดูดความชื้นจำกัด ประสิทธิภาพของระบบจึงขึ้นอยู่กับสภาพอากาศทางเข้าเป็นอย่างมาก การกรองล่วงหน้าเพื่อกำจัดของเหลวและละอองน้ำมันจำนวนมากที่ต้นน้ำของอาคารช่วยยืดอายุของสารดูดความชื้นและรักษาจุดน้ำค้างที่สามารถทำได้เมื่อเวลาผ่านไป ซึ่งเป็นสาเหตุที่ว่าทำไมเครื่องอบแห้งแบบดูดซับจึงมักติดตั้งไว้ที่ปลายน้ำของขั้นตอนการทำความเย็นหรือการแยกหลัก แทนที่จะติดตั้งโดยตรงหลังจากคอมเพรสเซอร์

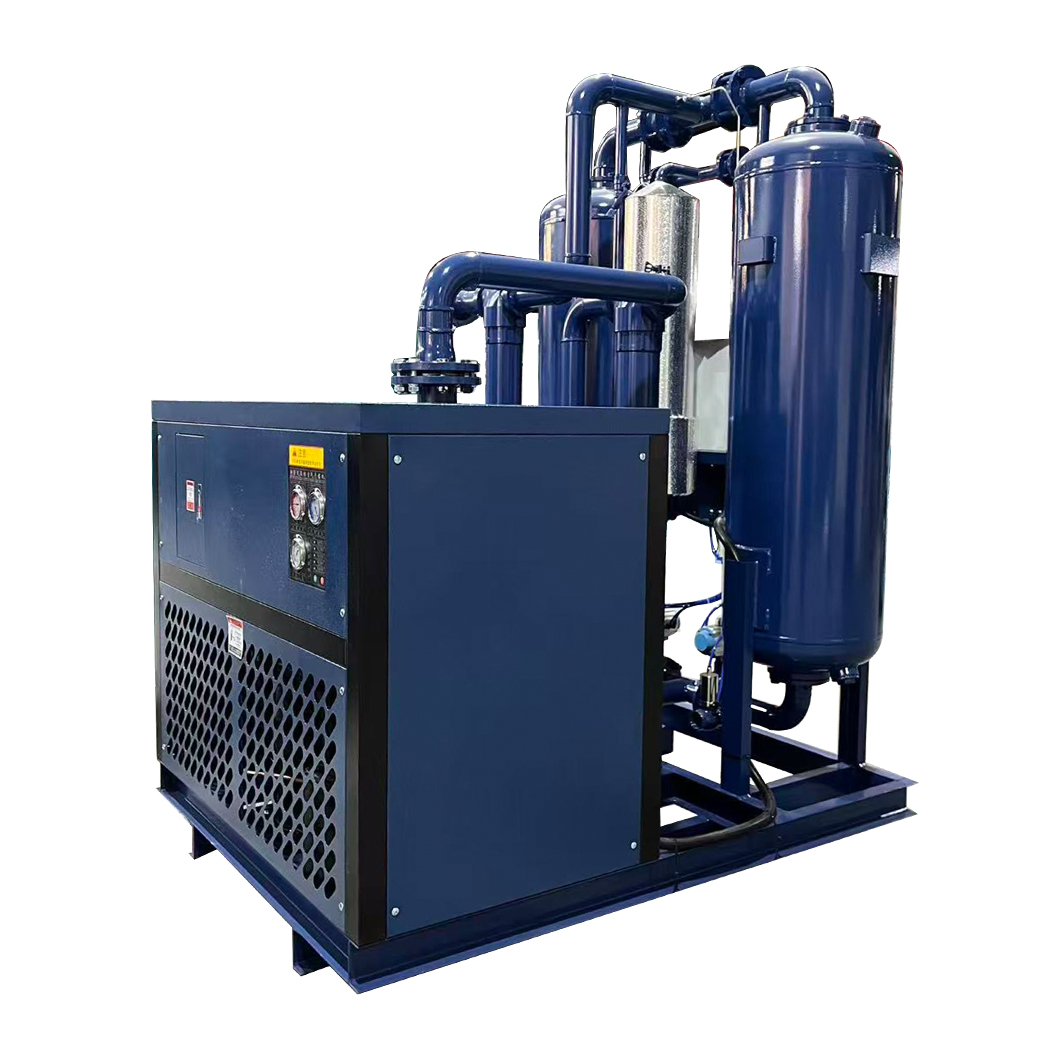

ระบบรวมจะรวมขั้นตอนการทำความเย็นหลักหรือขั้นตอนการแยกเข้ากับขั้นตอนการดูดซับรองไว้ในแพ็คเกจเดียว แทนที่จะถือว่าทั้งสองมีขนาดและติดตั้งแยกกัน ขั้นแรกจะจัดการกับความชื้นจำนวนมาก โดยกำจัดไอน้ำส่วนใหญ่และคอนเดนเสทจำนวนมากก่อนที่อากาศจะไปถึงเตียงดูดความชื้น ขั้นตอนการดูดซับจะต้องดึงไอระเหยที่เหลือซึ่งมีขนาดเล็กกว่ามากออกเพื่อให้ได้จุดน้ำค้างที่ต่ำมาก
วิธีการแบบทีละขั้นตอนนี้ให้ประโยชน์โดยตรงในทางปฏิบัติ โดยจะช่วยลดภาระความชื้นที่แสดงต่อเตียงดูดความชื้น ซึ่งจะขยายช่วงเวลาระหว่างรอบการฟื้นฟูและลดปริมาณอากาศที่ใช้ไปในระหว่างการสร้างใหม่โดยไม่ใช้ความร้อน ในข้อมูลภาคสนามที่รวบรวมจากสถานประกอบการทางอุตสาหกรรมทั่วไป มีการรายงานการจับคู่ขั้นตอนก่อนการทำความเย็นก่อนการดูดซับเพื่อลดการใช้อากาศในการไล่ออกอย่างมีนัยสำคัญเมื่อเทียบกับการทำแห้งด้วยการดูดซับเพียงอย่างเดียว เนื่องจากจำเป็นต้องกำจัดน้ำน้อยลงต่อรอบ
การจัดเตรียมกระบวนการทำความเย็นก่อนการดูดซับไม่เพียงแต่ปรับปรุงจุดน้ำค้างเท่านั้น แต่ยังช่วยปกป้องความประหยัดของทั้งระบบด้วยการลดความยากของเบดดูดความชื้นในการทำงานทุกๆ รอบ
โดยทั่วไปหน่วยที่รวมกันจะถูกระบุเป็นรอยเท้าเดียวที่มีการควบคุมที่ใช้ร่วมกัน ซึ่งช่วยให้การตรวจสอบจุดน้ำค้างง่ายขึ้นอีกด้วย เซ็นเซอร์ตัวเดียวที่วางอยู่ที่ทางออกสุดท้ายช่วยให้อ่านประสิทธิภาพของระบบได้อย่างแม่นยำ แทนที่จะต้องใช้จุดตรวจสอบแยกกันในสองยูนิตที่ควบคุมอย่างอิสระ
การเลือกระหว่างขั้นตอนการทำความเย็นแบบสแตนด์อโลน ขั้นตอนการดูดซับแบบสแตนด์อโลน หรือแพ็คเกจรวม ขึ้นอยู่กับเป้าหมายจุดน้ำค้าง ปริมาณความชื้น และต้นทุนการดำเนินงานที่ยอมรับได้ของโรงงาน ตารางด้านล่างสรุปข้อดีข้อเสียในทางปฏิบัติ
| เทคโนโลยี | ช่วง PDP ทั่วไป | โปรไฟล์พลังงาน | พอดีที่สุด |
|---|---|---|---|
| แช่เย็นเท่านั้น | 3 C ถึง 10 C | ต้นทุนการดำเนินงานที่ต่ำกว่า | อากาศโรงงานทั่วไป, เครื่องมือ |
| การดูดซึมเท่านั้น | -40 องศาเซลเซียส ถึง -70 องศาเซลเซียส | สูงขึ้นเนื่องจากการไล่ล้างหรือการสูญเสียความร้อน | อากาศเย็นหรือสายการผลิตแห้ง |
| ระบบรวม | -40 องศาเซลเซียส ถึง -70 องศาเซลเซียส | ลดลงเมื่อเทียบกับการดูดซับเพียงอย่างเดียว | อากาศแห้งปริมาณสูงพร้อมการควบคุมต้นทุน |
สิ่งอำนวยความสะดวกที่ต้องการการป้องกันความเย็นจัดเป็นครั้งคราวเท่านั้น มักจะพบว่าพื้นที่แช่เย็นแบบสแตนด์อโลนเพียงพอ โดยมีเงื่อนไขว่าท่อจะต้องมีการหุ้มฉนวนอย่างดี และไม่ไหลผ่านพื้นที่ภายนอกที่ไม่ได้รับความร้อน โรงงานที่ใช้ความต้องการอากาศแห้งในปริมาณมากอย่างต่อเนื่อง เช่น สายการอัดรีดฟิล์มหรือการผลิตสายเคเบิลใยแก้วนำแสง มีแนวโน้มที่จะได้รับผลตอบแทนจากการลงทุนที่เร็วขึ้นจากแพ็คเกจที่รวมกัน เนื่องจากสารประกอบสูญเสียอากาศในการไล่ล้างลดลงมากกว่าชั่วโมงการทำงานหลายพันชั่วโมงต่อปี
การเลือกรูปแบบการอบแห้งควรเริ่มต้นด้วยข้อกำหนดดาวน์สตรีมที่แท้จริง ไม่ใช่อัตราเอาท์พุตของคอมเพรสเซอร์ คำถามสองสามข้อช่วยจำกัดการตัดสินใจให้แคบลง:
สำหรับระบบควบคุมที่ละเอียดอ่อนในการจ่ายอากาศของอุปกรณ์ ข้อกำหนดจำเพาะจำนวนมากเรียกร้องให้มีจุดน้ำค้างต่ำกว่าอุณหภูมิแวดล้อมต่ำสุดที่คาดไว้อย่างน้อยสิบองศาเซลเซียสเพื่อเป็นเกณฑ์ด้านความปลอดภัย อัตรากำไรขั้นต้นนี้คำนึงถึงความผันผวนของแรงดันและการเคลื่อนตัวของเซ็นเซอร์เมื่อเวลาผ่านไป และเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่โรงงานเปลี่ยนจากวิธีการทำให้แห้งขั้นตอนเดียวไปเป็นวิธีการทำให้แห้งแบบรวม แม้ว่าความต้องการขั้นต่ำที่คำนวณได้ดูเหมือนจะต่ำกว่าเพียงเล็กน้อยเท่านั้นที่เครื่องทำความเย็นเพียงอย่างเดียวสามารถส่งมอบได้
ประสิทธิภาพของระบบที่ใช้การดูดซับจะค่อยๆ ลดลงเมื่อสารดูดความชื้นเบดเข้าใกล้ความอิ่มตัว และการย่อยสลายนี้จะไม่สามารถมองเห็นได้เสมอไปหากไม่มีการตรวจสอบอย่างต่อเนื่อง จุดน้ำค้างที่คืบคลานขึ้นไปเป็นเวลาหลายสัปดาห์หรือเป็นเดือนนั้นพบได้บ่อยกว่าความล้มเหลวกะทันหัน ซึ่งเป็นเหตุผลว่าทำไมการอาศัยตัวจับเวลาการฟื้นฟูแบบคงที่โดยไม่มีการตรวจสอบจุดน้ำค้างจึงอาจทำให้โรงงานต้องเผชิญกับความชื้นที่คืบคลานช้าและตรวจไม่พบ
ขั้นตอนการปฏิบัติในการจัดการประสิทธิภาพของสารดูดความชื้นตลอดอายุการใช้งานของระบบประกอบด้วย:
การป้องกันการควบแน่นที่ปลายน้ำเป็นเรื่องของความสม่ำเสมอมากกว่าประสิทธิภาพสูงสุด ระบบที่มีจุดน้ำค้างที่ดีเยี่ยมในวันแรกแต่ลอยขึ้นไปโดยไม่มีใครสังเกตเห็นในปีถัดไป ให้การป้องกันในทางปฏิบัติเพียงเล็กน้อย เมื่อเปรียบเทียบกับระบบที่ได้รับการตรวจสอบและบำรุงรักษาเพื่อรักษาจุดน้ำค้างที่เสถียรและผ่านการตรวจสอบตลอดช่วงการให้บริการทั้งหมด
จุดน้ำค้างของแรงดันวัดที่แรงดันใช้งานจริงของระบบอัดอากาศ ในขณะที่จุดน้ำค้างในบรรยากาศหมายถึงอากาศเดียวกันที่ความดันบรรยากาศมาตรฐาน เนื่องจากการอัดทำให้ความชื้นเข้มข้น จุดน้ำค้างแรงดันของกระแสอากาศที่กำหนดจึงสูงกว่าจุดน้ำค้างในบรรยากาศที่เท่ากันเสมอ ซึ่งเป็นสาเหตุที่ข้อกำหนดเฉพาะของอากาศอัดอ้างอิง PDP มากกว่าจุดน้ำค้างในบรรยากาศ
โดยทั่วไประบบจุดน้ำค้างที่ต่ำกว่าจะใช้พลังงานมากขึ้นผ่านการไล่อากาศสูญเสียหรือการทำงานของเครื่องทำความร้อน และจำเป็นต้องมีการบำรุงรักษาสารดูดความชื้นอย่างระมัดระวังมากขึ้น การระบุระบบเกินกว่าที่กระบวนการต้องการจริงจะเพิ่มต้นทุนการดำเนินงานอย่างต่อเนื่องโดยไม่ได้รับประโยชน์ด้านคุณภาพหรือความน่าเชื่อถือที่สอดคล้องกัน ดังนั้นการจับคู่เป้าหมายจุดน้ำค้างกับข้อกำหนดดาวน์สตรีมที่แท้จริงจึงเป็นแนวทางที่คุ้มค่ากว่า
อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับคุณภาพอากาศ ปริมาณการปนเปื้อน และรอบการทำงาน แต่สารดูดความชื้นในระบบที่ได้รับการบำรุงรักษาอย่างดีพร้อมการกรองล่วงหน้าที่เหมาะสม โดยทั่วไปจะยังคงมีประสิทธิภาพเป็นเวลาหลายปีก่อนที่จะต้องเปลี่ยนใหม่ โรงงานที่มีการกรองต้นน้ำไม่ดีหรือมีการขนส่งน้ำมันบ่อยครั้ง มักจะพบว่าสารดูดความชื้นมีอายุการใช้งานสั้นลง และควรจัดสรรงบประมาณสำหรับการตรวจสอบบ่อยขึ้น
ในหลายกรณี สามารถเพิ่มขั้นตอนการดูดซับที่ปลายน้ำของเครื่องทำลมแห้งแบบแช่เย็นที่มีอยู่เพื่อสร้างโครงร่างที่รวมกันอย่างมีประสิทธิผล โดยที่หน่วยที่มีอยู่มีกำลังการผลิตที่เพียงพอ และรูปแบบการวางท่อช่วยให้มีพื้นที่เพิ่มเติม แนะนำให้ประเมินกำลังการผลิตที่เหมาะสมของระยะหลักที่มีอยู่ก่อนที่จะเพิ่มระยะการอบแห้งรอง
จุดน้ำค้างที่เพิ่มขึ้นอย่างกะทันหันมักมีสาเหตุมาจากวงจรการฟื้นฟูที่ล้มเหลวหรือข้ามไป สารดูดความชื้นเบดที่มีรอยแตกหรือช่องทำให้อากาศสามารถผ่านตัวกลางได้ หรือความล้มเหลวของตัวกรองล่วงหน้าต้นทางที่ทำให้สารดูดความชื้นล้นด้วยน้ำของเหลวหรือน้ำมัน การตรวจสอบทั้งสามส่วนนี้ตามลำดับมักจะระบุสาเหตุที่แท้จริงได้อย่างรวดเร็ว
